Progettazione fluidica
Progettazione dalla pneumatica alla lubrificazione
È importante adottare un approccio interdisciplinare in questo campo e includere i progetti elettrotecnici nella documentazione. EPLAN ha la soluzione giusta per te per questi vari campi di ingegneria combinati in un ambiente software integrato.
Panoramica delle quattro sub discipline della fluidica
Ci sono quattro diverse aree della progettazione fluidica: pneumatica, idraulica, raffreddamento e lubrificazione.
Pneumatica
Pneumatica è l'uso di aria compressa per eseguire il lavoro nel senso di preparare l'energia ad agire su un corpo. I sistemi ad aria compressa sono di solito composti da quattro sottosistemi: generazione di aria compressa, preparazione, distribuzione, e infine, l'applicazione reale.
Idraulica
In idraulica, l'olio viene utilizzato per trasmettere potenza, energia o momento alle macchine di lavoro.
Raffreddamento
Il raffreddamento può essere inteso come il processo di rimozione dell'energia termica. Se il calore è estratto da solidi o liquidi, si verifica secondo il principio fisico del trasferimento di calore.
Lubrificazione
La lubrificazione può ridurre attrito e usura, ad esempio, tra due parti all'interno di una macchina. A tal fine è necessario utilizzare un idoneo metodo di lubrificazione.
Una panoramica sulle attività e le sfide della progettazione fluidica
Sei di fronte a numerosi compiti e sfide nel tuo lavoro quotidiano di progettazione fluidica. EPLAN ti supporta nel padroneggiare queste sfide e nell'ottenere il meglio dai tuoi flussi di lavoro.
Attività dell'ingegneria fluidica

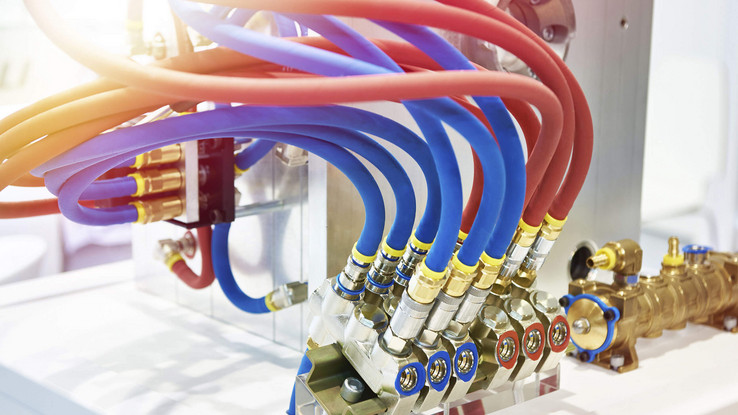

La progettazione dei vari sistemi di macchine o impianti è uno dei compiti più importanti nell'ingegneria fluidica, ad esempio la progettazione dell'alimentazione ad aria compressa per sistemi pneumatici e l'alimentazione dell'olio per sistemi idraulici, per non parlare degli attuatori. È inoltre necessario progettare i sistemi di controllo dell'impianto e documentare sia la parte fluidica che quella elettrica. La creazione degli schemi mappa le connessioni tra i vari componenti delle quattro aree di ingegneria dell'energia fluida.
Sfide per l'ingegneria fluidica

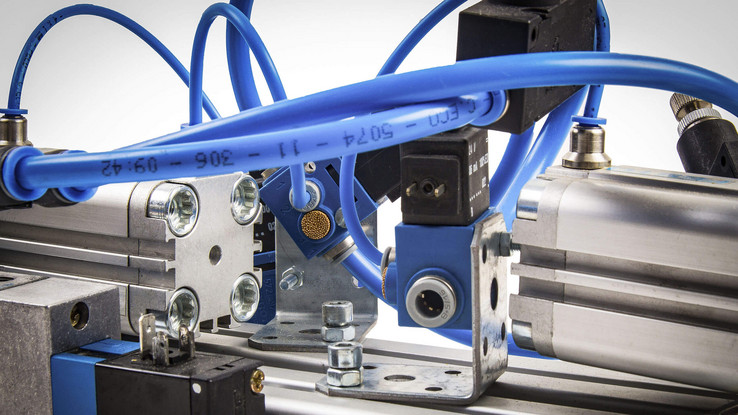

Ci sono anche una varietà di sfide per l'ingegneria fluidica; ad esempio, centinaia o migliaia di componenti devono essere concepiti, progettati e numerati. Questi a loro volta devono essere collegati tra loro tramite tubi o tubazioni, mentre il diametro e la lunghezza di questi componenti devono essere determinati e ciascuno dotato di un numero di identificazione. Gli schemi devono quindi essere documentati in centinaia di pagine, l'impianto completato deve soddisfare le specifiche previste ed essere trasportabile. Inoltre, un certo numero di dipendenti spesso lavora contemporaneamente su un progetto e i dati provenienti dall'ingegneria fluidica devono essere disponibili per l'uso in altri reparti.
Integra la tua ingegneria per progetti fluidici conformi alle norme
Ci sono varie norme e standard che devono essere rispettate in ingegneria fluidica. Un effetto collaterale positivo è che si creano le basi per un database uniforme e standardizzato per la documentazione. Alcuni importanti standard per la creazione di schemi di potenza fluida includono ISO 1219, IEC 81346 e IEC 61355. L'identificazione dei dispositivi è regolata dalla norma IEC 81346, che vi supporta nella strutturazione dei prodotti e nell'ingegneria interdisciplinare. La norma IEC 61355 regola il tipo di documentazione, che è una guida utile per organizzare più pagine di documentazione in modo integrato. I progetti conformi alle normative pagano rapidamente grazie all'aumento di efficienza della tua progettazione. Le soluzioni EPLAN ti supportano anche in questo.
Integra la tua ingegneria per progetti fluidici conformi alle norme
Ci sono varie norme e standard che devono essere rispettate in ingegneria fluidica. Un effetto collaterale positivo è che si creano le basi per un database uniforme e standardizzato per la documentazione. Alcuni importanti standard per la creazione di schemi di potenza fluida includono ISO 1219, IEC 81346 e IEC 61355. L'identificazione dei dispositivi è regolata dalla norma IEC 81346, che vi supporta nella strutturazione dei prodotti e nell'ingegneria interdisciplinare. La norma IEC 61355 regola il tipo di documentazione, che è una guida utile per organizzare più pagine di documentazione in modo integrato. I progetti conformi alle normative pagano rapidamente grazie all'aumento di efficienza della tua progettazione. Le soluzioni EPLAN ti supportano anche in questo.
Tutte le soluzioni per la progettazione fluidica
Gli schemi fluidici hanno molti criteri da soddisfare: simboli, circuiti, tubi e tubazioni devono essere facili da trovare e utilizzare. La numerazione per una varietà di componenti dovrebbe avvenire automaticamente mentre allo stesso tempo gli articoli devono corrispondere univocamente alle distinte articoli. Questo semplifica la successiva produzione e messa in servizio. La creazione di schemi dovrebbe anche poter essere automatizzata, mentre la navigazione attraverso i progetti dovrebbe essere facile tramite riferimenti incrociati. Approfittate delle soluzioni EPLAN integrate per creare in modo efficiente i vostri progetti fluidici.
Creare schemi fluidici
EPLAN Fluid è il vostro strumento di progettazione e creazione di documentazione automatica dei circuiti di impianti fluidici per pneumatica, idraulica, raffreddamento e lubrificazione. Ti permette di padroneggiare tutte le tue sfide ingegneristiche, progettare schemi fluidici conformi alle normative e rendere i tuoi dati disponibili per i dipartimenti a valle con un coinvolgimento interdisciplinare nel progetto.
Dati dei dispositivi per l'ingegneria fluidica
I dati dei dispositivi di alta qualità sono fondamentali per pianificare in modo efficiente i progetti fluidici. Le domande a cui rispondere sono: Quali dispositivi devono essere collegati tra loro ? Quante porte hanno i dispositivi? Quali sono i parametri tecnici, le dimensioni e i pesi? Come posso fornire agli acquisti i dati necessari? Utilizzando EPLAN Data Portal, avrete accesso a un gran numero di dispositivi e componenti di alta qualità provenienti da un gruppo di produttori in costante crescita. In altre parole, tutte le risposte sono riunite in un'unica soluzione.
Documentazione di produzione e pianificazione 3D
Per un'implementazione senza problemi nella produzione, la documentazione di fabbricazione deve essere derivata dagli schemi fluidici e creata automaticamente. In questo modo la documentazione può anche essere utilizzata in modo ottimale per le fasi a valle della catena del valore. Utilizzando EPLAN Pro Panel è possibile creare un gemello digitale come base per l'ingegneria del quadro elettrico integrato e del sistema di commutazione. EPLAN e la nostra affiliata Rittal lavorano a stretto contatto per offrirvi la loro esperienza combinata di sistema e automazione.

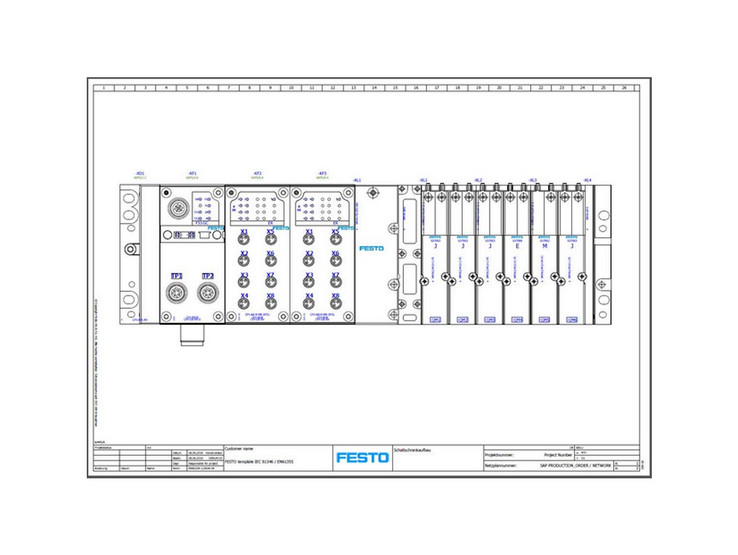

Configurazione pacco valvole Festo basata su EEC
EPLAN e Festo hanno lavorato insieme per sviluppare il servizio web "Smart Engineering", che consente ai clienti Festo di creare un progetto EPLAN completo utilizzando un'app.
Servizio web "Smart Engineering"
Il servizio Web "Smart Engineering" consente ai clienti Festo di creare un progetto EPLAN completo utilizzando un'app. Ciò significa una configurazione individuale di prodotti complessi in pochi minuti - compresi i pacchi valvole e i sistemi di manipolazione. EPLAN Engineering Configuration (EEC) in collaborazione con EPLAN Fluid e EPLAN Electric P8 è la base ingegneristica di tutto.
