Piattaforma EPLAN: la base per la progettazione efficiente

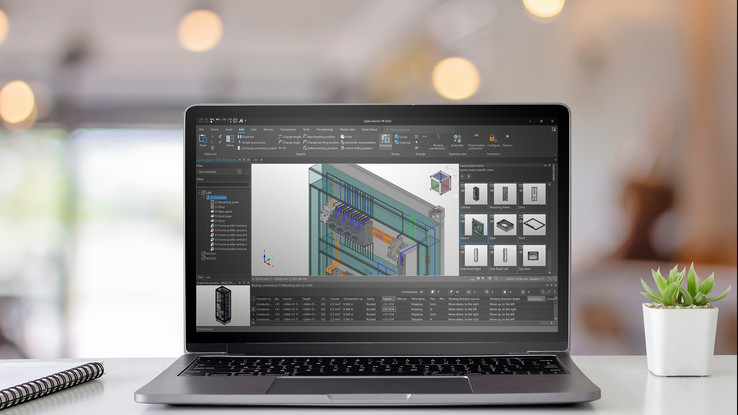

La piattaforma EPLAN riunisce soluzioni software per diverse discipline di progettazione. Grazie a schemi di tubazioni e strumentazione, schemi elettrici, valutazioni dettagliate, layout degli armadi di controllo in 3D e cablaggio delle macchine in 3D, viene creato un gemello digitale completo dei sistemi di automazione della tua macchina o del tuo impianto.

EPLAN è lo standard per l'elettrotecnica. La facilità di scambio dei progetti permette agli operatori degli impianti di collaborare con i produttori di macchine e sistemi impiantistici, nonché con i loro fornitori di armadi di controllo, utilizzando una base dati standardizzata.

La possibilità di scegliere liberamente tra metodi di lavoro grafici e orientati ai dati rende facile per i diversi gruppi di utenti integrare EPLAN nel loro lavoro quotidiano. I progetti di elettrotecnica possono essere standardizzati facilmente utilizzando modelli di circuiti flessibili e sottocircuiti. I circuiti ricorrenti possono essere salvati in librerie e combinati in nuovi schemi specifici per ogni progetto in corso.

Piattaforma EPLAN 2027

Idee senza confini. Realizzazione affidabile dei progetti.

Con la nuova piattaforma EPLAN 2027, stiamo promuovendo l’innovazione nel settore dell’ingegneria. L’ultima versione aiuta gli utenti a svolgere più facilmente le attività di pianificazione e progettazione e a utilizzare in modo più coerente i dati esistenti. Allo stesso tempo, si basa perfettamente sulla struttura rivista del portafoglio introdotta nella versione precedente. Ciò consente di dare libero sfogo alla tua creatività in tutti gli aspetti dell’ingegneria.

Gli utenti possono avvalersi di numerose nuove funzionalità che offrono un supporto ottimale nel loro lavoro quotidiano. Ad esempio, l’automazione del cablaggio e della lavorazione delle estremità dei fili, dalla progettazione dell’armadio di comando fino alla produzione, oppure la soddisfazione delle diverse esigenze della progettazione preliminare. La gestione dei dati dei dispositivi è più semplice e ricca di informazioni che mai: visualizzare, sincronizzare, filtrare o confrontare le informazioni – tutto questo è possibile con pochi clic.

Highlight Piattaforma EPLAN 2027

Connessioni rapide grazie al cablaggio automatizzato e alla gestione automatizzata dei collegamenti di fili e cavi

A volte, in ingegneria, non tutti i terminali si adattano all’estremità di ogni filo o cavo. Questo è un ulteriore motivo per automatizzare la gestione dei collegamenti e risparmiare tempo prezioso – non solo durante la fase di pianificazione del progetto, ma anche nel successivo processo di assemblaggio delle cordicelle.

La nuova versione 2027 di EPLAN offre un utile supporto in questo ambito: i terminali possono essere assegnati in base alla classe specifica del filo e documentati in modo chiaro per l’assemblaggio automatizzato o manuale. Laddove in precedenza era richiesto un notevole lavoro manuale, le nuove possibilità di assegnazione di fili e terminali aumentano l’automazione e l’efficienza nella gestione dei dispositivi.

Pianificazione preliminare più efficiente per tutte le esigenze specifiche del settore

Prima di passare alla progettazione di dettaglio, la pianificazione preliminare riveste un ruolo importante in molti ambiti, in particolare in settori quali l’energia, la tecnologia edilizia e l’industria di processo. EPLAN Preplanning 2027 introduce una vasta gamma di miglioramenti che consentono una pianificazione preliminare più rapida e semplice e soddisfano i requisiti specifici del settore.

Le varianti delle macro per i P&ID, ad esempio, potranno essere facilmente sostituite con un clic con il tasto destro del mouse. Il software offrirà inoltre una nuova finestra di dialogo per la gestione degli oggetti di progettazione specifici dei P&ID e, in caso di sostituzione delle macro, chiederà automaticamente quale stato debba essere assegnato ai punti di misura sostituiti.

La nuova versione aumenterà ulteriormente il livello di automazione nel processo di progettazione, migliorando così l’esperienza dell’utente. Tra le novità figurano l’allineamento automatico dei simboli lungo il percorso delle linee di collegamento automatico – orizzontali o verticali – nonché la visualizzazione automatica delle direzioni di flusso tramite frecce. In futuro, non sarà più necessario posizionare manualmente i simboli alle intersezioni delle tubazioni, poiché il software visualizzerà automaticamente l’intersezione in conformità con le norme e gli standard.

Durante il processo di progettazione, è ora possibile assegnare i riferimenti incrociati separatamente per ciascuna disciplina – elettrica, pneumatica e P&ID.

Gestione più efficiente dei dispositivi

Quale motore ha la potenza adeguata al mio progetto? Grazie alla nuova finestra di dialogo nella gestione degli articoli di EPLAN Electric P8, è possibile confrontare rapidamente le differenze tra due o più dispositivi per individuare quello giusto. Anche la sincronizzazione di dispositivi identici che contengono informazioni diverse in un progetto e nel database degli articoli diventerà un gioco da ragazzi: una nuova finestra di dialogo garantisce che i dati rimangano chiaramente organizzati.

A proposito di velocità, nella nuova versione del software le informazioni sui dispositivi collegati sono immediatamente disponibili: gli articoli associati possono essere visualizzati direttamente uno sotto l’altro e collegati all’albero di gestione degli articoli. Un dispositivo è stato ritirato dal mercato e non è più disponibile? A partire dalla versione 2027, per garantire che la sostituzione di questi dispositivi avvenga senza intoppi in EPLAN Electric P8 durante la fase di progettazione, gli utenti possono visualizzare l’aggiornamento nel navigatore della distinta base e cliccare direttamente sul dispositivo sostitutivo.

Editor grafico ampliato per una migliore organizzazione e una visione d'insieme più chiara

Utilizzi i tag quando crei schemi elettrici? Allora apprezzerai sicuramente la prossima versione del software. All’interno del centro di inserimento è disponibile ora un sistema intuitivo di gestione dei tag che va ben oltre la semplice creazione e selezione dei tag. La nuova finestra di dialogo ti offre in ogni momento una panoramica completa dei tag, facilitando così la loro organizzazione. Quali tag sono già in uso, dove e con quale frequenza? E quali oggetti sono ad essi collegati? Le nuove opzioni di gestione offrono la massima trasparenza per i tag nuovi e quelli già utilizzati, oltre a un’ampia flessibilità per creare, assegnare, eliminare, rinominare, raggruppare, esportare e importare i tag: tutto in un unico posto, senza lunghe ricerche.

Cosa contiene esattamente il componente o la macro? Nella nuova versione potrai inoltre beneficiare di maggiori informazioni e di una panoramica più chiara dei tuoi dispositivi nel Centro di Inserimento. Oltre al dispositivo selezionato, l’anteprima ora mostra anche tutti i componenti associati a quel determinato articolo e le relative maschere funzioni– ad esempio tutti i contatti presenti sull’interruttore salvamotore di un avviamento diretto. Ciò consente di sfogliare facilmente i tuoi dispositivi e di vedere a colpo d’occhio di cosa sono composti.

Sincronizza i tuoi articoli con il cloud

La versione aggiornata di Data Management nell’EPLAN Cloud riunisce la gestione di tutte le tipologie di dati rilevanti in un’unica app centralizzata (progetti, dati dei dispositivi, dati anagrafici).

Tutte e tre le funzioni sono organizzate in modo chiaro all’interno di un’unica applicazione e sono facilmente accessibili tramite schede. È possibile passare senza soluzione di continuità da un’area all’altra in qualsiasi momento, senza interrompere il flusso di lavoro né dover cambiare app.
