Progettazione elettrica presso Hahn Automation Group

Curvi o in formato verticale, con due o tre sezioni o anche su tutta la larghezza del parabrezza: i display sono l'elemento di visualizzazione e controllo nella cabina di guida. I costruttori di automobili e i loro fornitori sono costantemente alla ricerca di nuove idee per questa interfaccia uomo-veicolo molto flessibile. Produttori efficaci ed efficienti di impianti per la produzione altamente automatizzata stanno ponendo le basi per garantire che la nuova generazione di tali display possa essere prodotta in serie nella massima qualità. Hahn Automation Group è all'avanguardia in questo settore impegnativo.

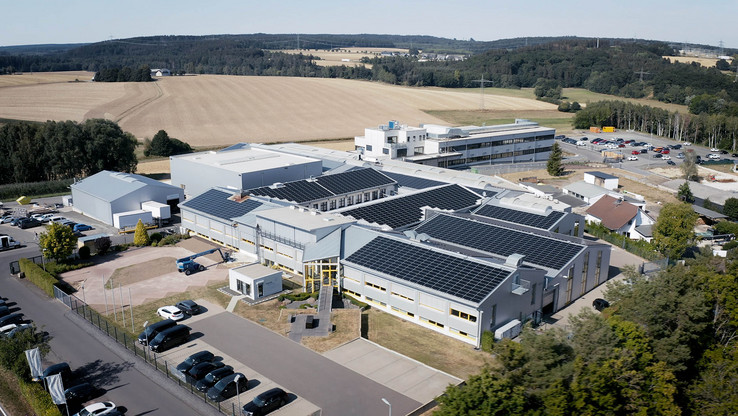

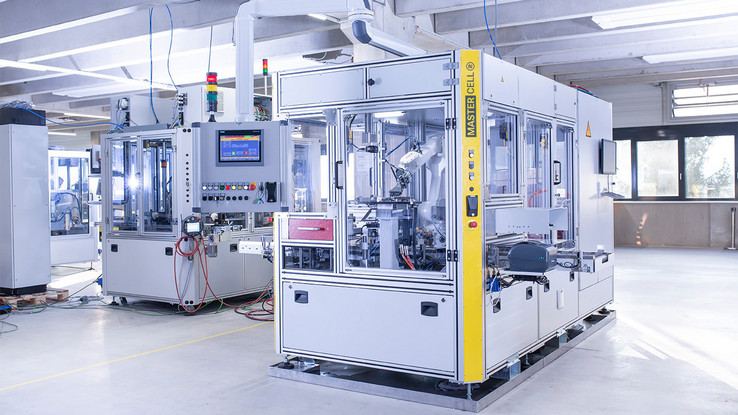

Presso la sede dell'azienda a Rheinböllen, nel sud-ovest della Germania (nonché presso altre strutture in tutto il mondo collegate al gruppo di società), esiste un'ampia varietà di sistemi per la fabbricazione automatizzata di componenti complessi utilizzati nella produzione o nei test - non solo parti per gli interni dei veicoli. I sistemi di Hahn Automation Group producono anche componenti sofisticati per l'elettronica e la tecnologia medica - dalle pipette ai pacemaker. Tutti sono caratterizzati da un elevato grado di automazione e tempi di ciclo brevi - e ogni sistema è unico nel suo genere.

Progetto: Il futuro della produzione di quadri di comando - macchine che fanno il cablaggio

Due anni fa, con l'introduzione di EPLAN Pro Panel, i dirigenti dell'azienda hanno sviluppato un concetto per l'avanzamento della produzione interna di quadri elettrici, che si svolge presso gli stabilimenti di Rheinböllen, in Germania, e Sveta Nedelja, in Croazia. Il concetto riguardava anche un'area al di fuori del quadro elettrico: la posa dei cavi sugli impianti stessi. Dirk Scherer: "Per ogni impianto viene posato un gran numero di cavi, compresi costosi cavi servocomandati. Se le lunghezze di questi sono solo approssimati, o il cavo extra va sprecato o a volte un cavo è troppo corto. Inoltre, i percorsi di installazione dei cavi possono essere casuali e non sempre ottimali. Volevamo standardizzarlo e rendere il processo più efficiente."

Cablaggio delle macchine in pratica – beta test con Cable proD

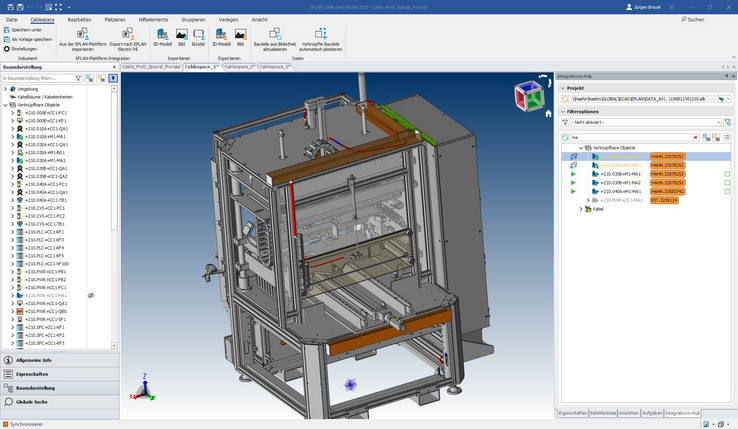

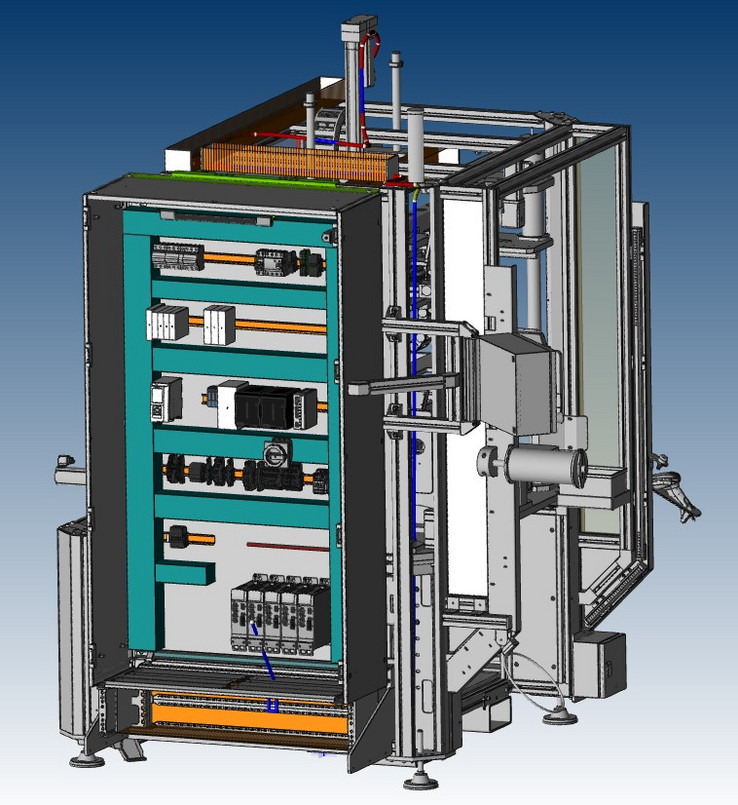

Quindi è stato un bene che EPLAN avesse pianificato il lancio sul mercato dello strumento giusto per questo compito: Cable proD. Questo strumento CAD è in grado di posare i cavi virtualmente sul campo e determina automaticamente sia la lunghezza del cavo richiesta che l'esatto percorso di installazione - sulla base degli schemi dei dati MCAD. Le lunghezze esatte vengono poi inserite nel progetto EPLAN.

Hahn Automation Group ha concordato con EPLAN di testare Cable proD sull'esempio specifico di un sistema per la produzione automatizzata di componenti automobilistici con un tempo di ciclo di 41 secondi. Diciotto stazioni di lavoro devono essere alimentate con energia e segnali, e poiché alcune fasi del lavoro sono complesse (compresa la riduzione a freddo con azoto liquido, per esempio), è stato necessario posare circa trecento cavi di sensori, cinquanta cavi di alimentazione e undici cavi servo.

Risultati: “Giusto al primo colpo” anziché “Sbagliato più volte”

I risultati dei test hanno convinto a fondo la Hahn Automation Group. Dirk Scherer: "I cavi vengono raggruppati e instradati attraverso le canaline in 3D. Il sistema determina in modo affidabile le lunghezze dei cavi, quindi non è necessario misurare in anticipo o apportare correzioni a posteriori. E i nostri tecnici possono lavorare rapidamente senza commettere errori perché i percorsi di routing vengono visualizzati nel visualizzatore." Un altro vantaggio è che i costosi cavi servo possono essere prodotti senza sprechi, risparmiando denaro e rame e riducendo le emissioni complessive di anidride carbonica.

Servizi migliorati

Hahn Automation Group vede anche miglioramenti ad un altro livello - per l'assistenza e la manutenzione. Dirk Scherer: "Molti dei cavi nei nostri sistemi sono in costante movimento e quindi soggetti a usura. Ciò significa che i nostri clienti ordinano cavi di ricambio che dobbiamo replicare. Quando la lunghezza esatta di quei cavi è già registrata, possiamo produrre un set di cavi perfettamente adatto e offrire al cliente un servizio rapido con il cavo o i cavi esatti di cui ha bisogno." Questo vale naturalmente anche per i cavi della catena energetica - e anche quando è necessario un set di ricambio per un nuovo prodotto o un nuovo utensile. I cavi possono essere fabbricati secondo gli stessi standard di quelli esistenti.
